Elektronika


1. Czujniki termistorowe PTC.
2. Czujniki Pt 100


1. Czujniki termistorowe PTC.


Dokumentacja do pobrania:

Karta katalogowa czujników PTC firmy "Thermik"




Termistory są to rezystory półprzewodnikowe o dużym współczynniku zmian rezystancji z temperaturą. Termistory o dodatnim cieplnym współczynniku zmian rezystancji - PTC (Positive Temperature Coefficient) są używane do sygnalizacji przekroczenia określonej temperatury.

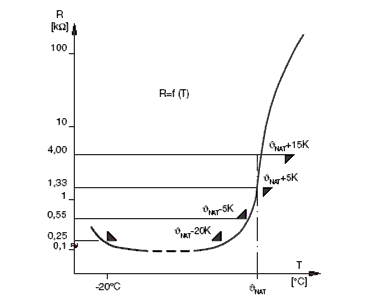

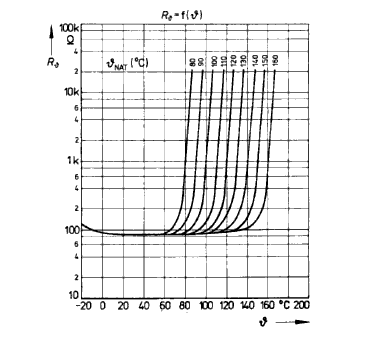

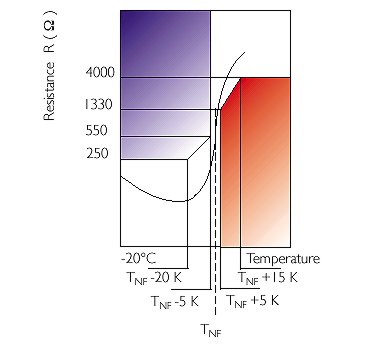

Czujniki PTC charakteryzują się bardzo dużą zmianą rezystancji przy zmianach temperatury w okolicy temperatury znamionowej. Wartości tych temperatur znamionowych wynikają z konstrukcji i nie podlegają indywidualnym nastawom (patrz wykres powyżej). Ten nagły wzrost jest wykrywany przez układy kontroli temperatury serii RTT.

Oznaczenia kodem kolorów standardowych czujników typu PTC firmy "Thermik". Kod kolorów jest zgodny z DIN 44081/44082.


Znamionowa temperatura
przełączania (czujnika)
Kolor
wyprowadzeń przewodów
  Znamionowa temperatura
przełączania (czujnika)
Kolor
wyprowadzeń przewodów
60° biały

szary
  130° niebieski

niebieski
70° biały

brązowy
  140° biały

niebieski
80° biały

biały
  145° biały

czarny
90° zielony

zielony
  150° czarny

czarny
100° czerwony

czerwony
  155° niebieski

czarny
110° brązowy

brązowy
  160° niebieski

czerwony
115° niebieski

zielony
  170° biały

zielony
120° szary

szary
  180° biały

czerwony



W naszej ofercie posiadamy zarówno same czujniki PTC jak i prefabrykowane kompletne wiązki czujników PTC gotowe do instalacji na transformatorze. W dziale dokumentacja znajdują się szczegółowe informacje.



2.Czujniki Pt 100


Dokumentacja do pobrania:

Karta katalogowa Pt100

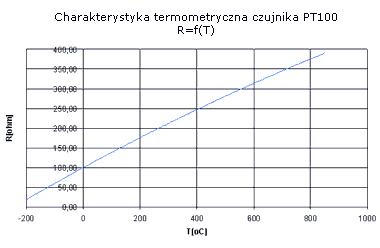

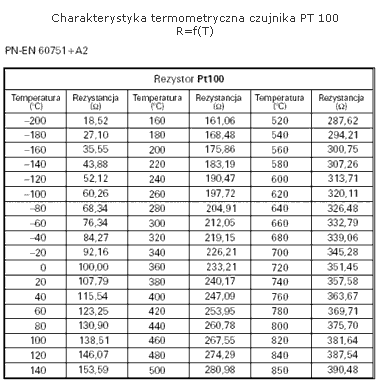

Zasada działania czujników Pt100 polega na wykorzystaniu zmiany rezystancji metali wraz z temperaturą. Ze względu na wysoką dokładność i stabilność są najpowszechniej stosowane w przemyśle. Rezystancja znamionowa czujnika Pt100 jest to jego rezystancja w temperaturze 0°C i wynosi ona 100 ohm.Podstawową zaletą czujników Pt100 jest to, że dają one rzeczywiste odwzorowanie temperatury transformatora w zakresie od 0°C do 200°C, patrz wykres powyżej. Dzięki temu możemy nie tylko zabezpieczać transformator, ale także w sposób ciągły monitorować jego temperaturę.

Oferujemy czujniki Pt100 w wersji: 2-przewodowej, 3-przewodowej oraz 4-przewodowej. Więcej informacji oraz karty katalogowe znajdują się z dziale dokumentacja.
