Specyfika naszych produktów powoduje że swoje działania opieramy na solidności i precyzji wykonania. Dlatego nie ma dla nas najmniejszych szczegołów o które nie warto zadbać!

1. Czujniki termistorowe PTC.
2. Czujniki PT 100


1. Czujniki termistorowe PTC.


Dokumentacja do pobrania:

Karta katalogowa czujników PTC firmy "Thermik"




Termistory są to rezystory półprzewodnikowe o dużym współczynniku zmian rezystancji z temperaturą. Termistory o dodatnim cieplnym współczynniku zmian rezystancji - PTC (Positive Temperature Coefficient) są używane do sygnalizacji przekroczenia określonej temperatury.

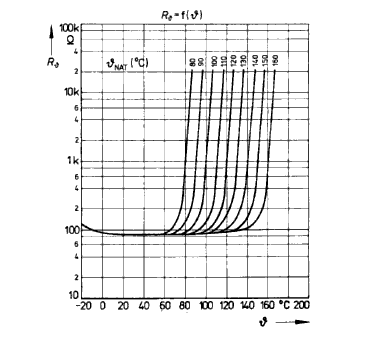

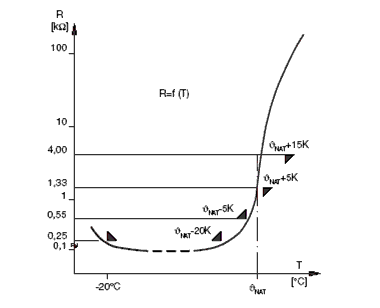

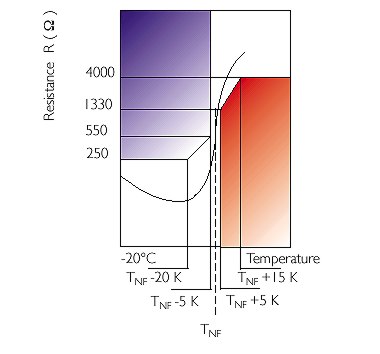

Czujniki PTC charakteryzują się bardzo dużą zmianą rezystancji przy zmianach temperatury w okolicy temperatury znamionowej. Wartości tych temperatur znamionowych wynikają z konstrukcji i nie podlegają indywidualnym nastawom (patrz wykres powyżej). Ten nagły wzrost jest wykrywany przez układy kontroli temperatury serii RTT.

Oznaczenia kodem kolorów standardowych czujników typu PTC firmy "Thermik". Kod kolorów jest zgodny z DIN 44081/44082.

Znamionowa temperatura przełączania (czujnika)	Kolor wyprowadzeń przewodów		Znamionowa temperatura przełączania (czujnika)	Kolor wyprowadzeń przewodów
60°	biały szary		130°	niebieski niebieski
70°	biały brązowy		140°	biały niebieski
80°	biały biały		145°	biały czerwony
90°	zielony zielony		150°	czarny czarny
100°	czerwony czerwony		155°	niebieski czarny
110°	brązowy brązowy		160°	niebieski czerwony
115°	niebieski zielony		170°	biały zielony
120°	szary szary		180°	biały czerwony

2.Czujniki PT 100


Dokumentacja do pobrania:

Karta katalogowa PT100

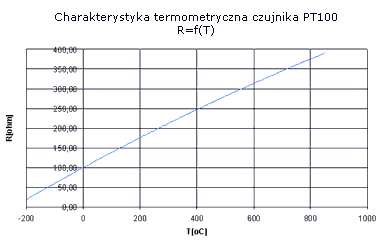

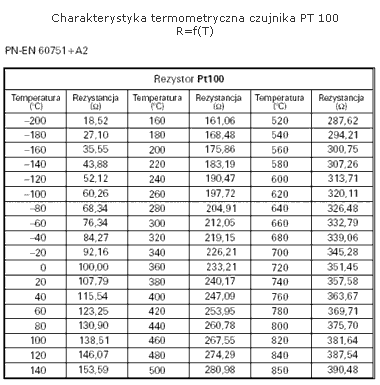

Zasada działania czujników PT100 polega na wykorzystaniu zmiany rezystancji metali wraz z temperaturą. Ze względu na wysoką dokładność i stabilność są najpowszechniej stosowane w przemyśle. Rezystancja znamionowa czujnika PT100 jest to jego rezystancja w temperaturze 0°C i wynosi ona 100 ohm.Podstawową zaletą czujników PT100 jest to, że dają one rzeczywiste odwzorowanie temperatury transformatora w zakresie od 0°C do 200°C, patrz wykres powyżej. Dzięki temu możemy nie tylko zabezpieczać transformator, ale także w sposób ciągły monitorować jego temperaturę.
