Układ kontroli temperatury transformatorów RTT14


1. Dokumentacja do pobrania
2. Wstęp
3. Zastosowanie
4. Dane techniczne
5. Instalacja
6. Budowa
7. Programowanie
9. Stany awaryjne
10. Szkic układu z wymiarami


1. Dokumentacja do pobrania


2. Wstęp

Przekaźnik elektroniczny RTT-14 jest przeznaczony do wykrywania przekroczenia temperatury przez transformatory wyposażone w czujniki typu PTC lub NTC.


3. Zastosowanie

Układ RTT14 przeznaczony jest do nadzorowania temperatury transformatorów suchych i żywicznych oraz silników wyposażonych w czujniki typu PTC lub NTC. Układ kontroluje maksymalnie trzy progi temperatur. Wyjściem układu dla każdego z czujników temperatury jest przekaźnik ze stykiem przełącznym.Czwarty przekaźnik pracuje jako układ czasowy załączający sie ze zwłoką 5 sekund od podania zasilania na układ RTT.

4. Dane techniczne:

  • Napięcie znamionowe zasilania: 42-240 V AC lub 42-240 V DC bez przełączeń
  • Maksymalna moc pobierana : 6VA
  • Ilość wejść: 3 ( do każdego można dołączyć max. 3 czujniki PTC lub NTC połączone szeregowo , o łącznej rezystancji nominalnej < 1 kom) i układ czasowy
  • Oporność nominalna przełączenia: 1kom
  • Zwłoka na załączenie toru D (t1): 5 sek
  • Zwłoka na wyłączenie toru D (t2): min 0,2 sek
  • Ilość wyjść: 4 przełączne
  • Obciążalność zanmionowa styków: 250V AC/8A
  • Maksymalne napięcie przełączane: 400V AC
  • Maksymalna zdolność łączeniowa: 2000VA
  • Temp.otoczenia (praca): -25 do 55°C
  • Temp.otoczenia (przechowywanie): -25 do 80°C
  • Ochrona: zerowanie lub uziemienie
  • Izolacja zasilania do obudowy: 3,5 kV
  • Izolacja wejść do obudowy: 1,0 kV
  • Izolacja wejśc do zasilania: 3,5 kV
  • Stopień ochrony: IP 56
  • Gabaryty:
    szerokość 190 mm
    długość 140 mm + ok. 22 mm dławiki kablowe
    wysokość 70 mm+ ok. 22 mm dławiki kablowe
  • Dławiki kablowe: 3xPG16
  • Waga ok. 0,5kg

5. Instalacja:

Układ należy zamocować mechanicznie do podstawy trzema wkrętami M4 przez otwory w dolnej części obudowy ( wymiary na rysunku gabarytowym). W zależności od typu zastosowanych czujników ustawić odpowiednio zwory na płytce drukowanej zgodnie z opisem podanym niżej. Podłączyć ochronę, zasilanie i czujniki. Styki przełączne połączyć według potrzeb. Układ nie wymaga regulacji. Położenie pracy dowolne. Zaciski przyłączeniowe o średnicy max. 2,5mm2

Układ nie wymaga konserwacji.

Producent udziela na wyrób 3-letniej gwarancji od daty sprzedaży na ogólnie obowiązujących zasadach pod warunkiem eksploatacji zgodnej z przeznaczeniem oraz obowiązującymi przepisami.

Dla ułatwienia montażu schemat blokowy RTT-14 i jego wyprowadzenia przedstawione są na rysunku wewnątrz obudowy.

6. Budowa:


Do wejść pomiarowych urządzenia można przyłączyć maksymalnie trzy czujniki o rezystancji 1kom dla temperatury nominalnej.

Każdy z czujników jest sprawdzany w układzie mostkowym przez własny komparator z histerezą. Komparator uruchamia bądź wyłącza odpowiedni element wykonawczy. Elementami wykonawczymi są przekaźniki RM96P.

Tor D załącza się po czasie 5 sekund od podania zasilania na układ.

Zastosowany w urządzeniu zasilacz impulsowy pozwala na poprawną pracę przy zasilaniu napięciem z zakresu 42-240 V DC/AC bez jakichkolwiek przełączeń.

Rozwiązanie zastosowane w układzie jest zastrzeżone.

Schemat podłączeń zewnętrznych przedstawiono na rysunku wewnątrz obudowy i poniżej.

7. Programowanie:


Do ustawiania rodzaju pracy układu RTT-14 służą dwie zworki umieszczone na przełącznikach Z1 i Z2.

Przełączniki Z1 i Z2 umożliwiają konfigurowanie rodzaju pracy czujników. Możliwe są następujące kombinacje.

  • Dla czujników typu PTC:

    Zwarcie zworą pierwszą złącza Z1 a drugą złącza Z2 - w pozycji tej przekaźniki są załączone gdy
    temperatura jest prawidłowa. Przekaźniki wyłączają się po przekroczeniu temperatury progowej.
    Kombinacja ta powoduje, że po zaniku napięcia zasilającego przekaźniki przechodzą w stan taki jak po
    przekroczeniu temperatury, co chroni transformator w wypadku awarii zasilania układu.

    Zwarcie zworami odpowiednio zacisku Z1:1 z Z2:1 i Z1:2 z Z2:2 - w pozycji tej przekaźniki są
    wyłączone gdy temperatura nie przekracza progów. Przekaźniki załączają się gdy temperatura przekroczy
    progi czujników. W pozycji tej układ przy braku napięcia zasilającego nie kontroluje temperatury.

  • Dla czujników typu NTC:


    Zwarcie zworami odpowiednio zacisku Z1:1 z Z2:1 i Z1:2 z Z2:2 - w pozycji tej przekaźniki są
    załączone gdy temperatura jest prawidłowa. Przekaźniki wyłączają się po przekroczeniu temperatury
    progowej. Kombinacja ta powoduje, że po zaniku napięcia zasilającego przekaźniki przechodzą w stan taki
    jak po przekroczeniu temperatury, co chroni transformator w wypadku awarii zasilania układu.

    Zwarcie zworą pierwszą złącza Z1 a drugą złącza Z2 - w pozycji tej przekaźniki są wyłączone gdy
    temperatura nie przekracza progów. Przekaźniki załączają się gdy temperatura przekroczy progi czujników.
    W pozycji tej układ przy braku napięcia zasilającego nie kontroluje temperatury..




9. Stany awaryjne:

Przekaźniki nie załączają się mimo prawidłowego stanu czujników: sprawdzić zasilanie układu - powinna się świecić lampka na zasilaczu wewnątrz układu.Sprawdzić czy są prawidłowo założone zworki na układzie kodującym, jeżeli objaw nie ustępuje należy skonsultować się z producentem. Objawy takie mogą wystąpić jeżeli układ został zniszczony lub zablokowany został zasilacz. Przyczyną może być wystąpienie wysokich potencjałów pomiędzy czujnikami lub pojawienie się w napięciu zasilającym serii impulsów napięciowych o energii umożliwiającej przepalenie wewnętrznych bezpieczników lub warystora ochronnego ( np. wyładowania atmosferyczne).

Układ przełącza po podłączeniu czujników z zewnątrz, a nie działa na transformatorze: sprawdzić prawidłowość podłączeń czujników i ich rezystancję.

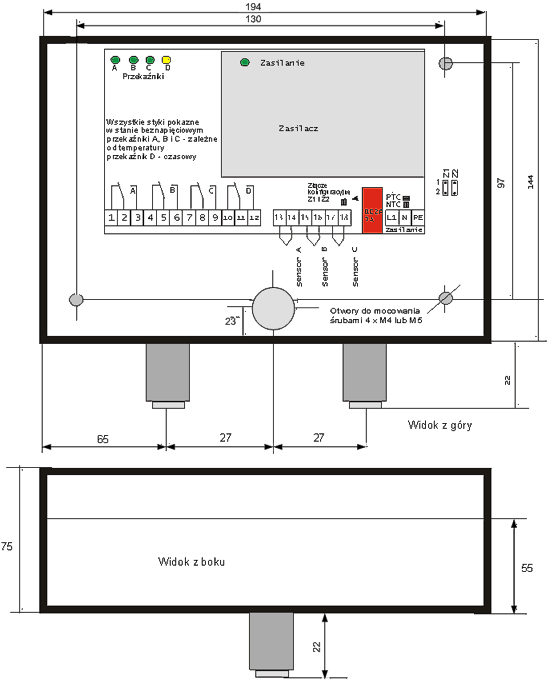

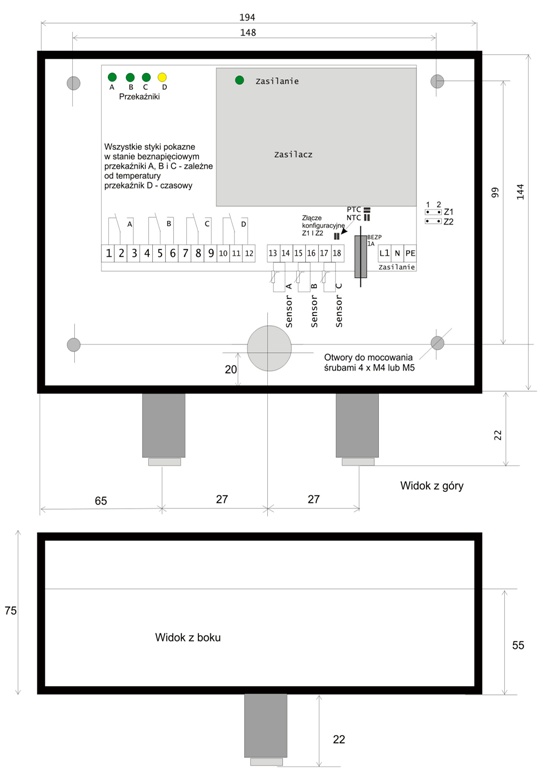

10. Szkic układu z wymiarami:


Kliknij aby powiększyć

11. Animacje przedstawiające działanie RTT14:

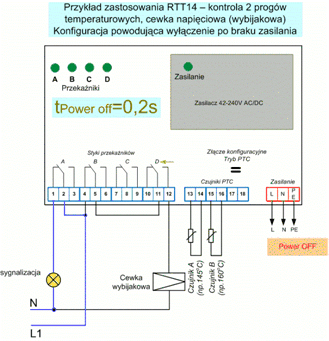

Tryb PTC-konfiguracja powodująca wyłączenie transformatora po zaniku zasilania (kliknij aby uruchomić animację):

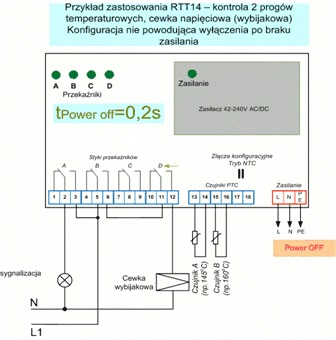

Tryb NTC-konfiguracja nie powodująca wyłączenia transformatora po zaniku zasilania (kliknij aby uruchomić animację):
